Productoverzicht

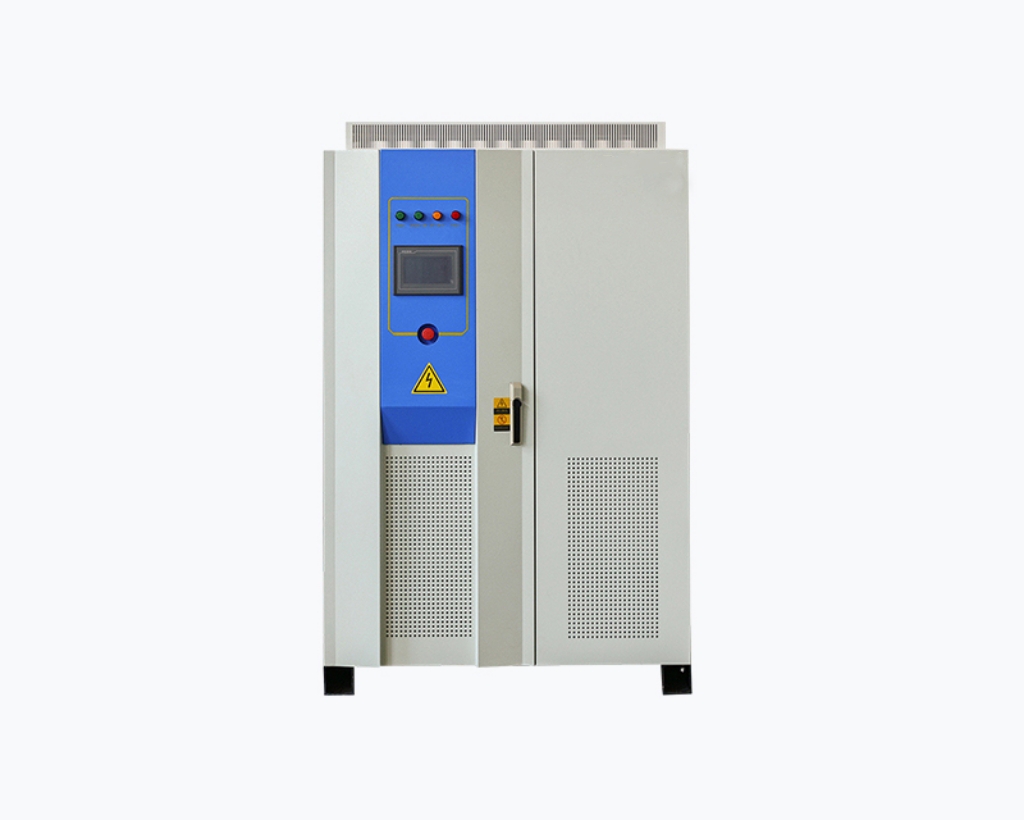

De ZBD-S-serie batterijsimulator beschikt over zeer nauwkeurige DC-uitgangskarakteristieken met uitstekende dynamische respons en bidirectionele energieomzettingsfunctionaliteit. Dankzij de volledig digitale besturing biedt de simulator een hoge nauwkeurigheid, snelle respons en een breed instelbereik voor de uitgang. Deze batterijsimulator kan de laad- en ontlaadkarakteristieken van verschillende batterijtypen simuleren. Hij wordt voornamelijk gebruikt voor het testen van aandrijfmotoren (controllers) van elektrische voertuigen, PCS (Power Conversion Systems) (omvormers voor energieopslag), bidirectionele EV-laders en laad- en ontlaadprocessen van accupakketten.
Productkenmerken:
●Ingebouwde AC-scheidingstransformator + LC AC/DC-filter, elektrische isolatie van ingang en uitgang;
●Gebruik Infineon hoogspannings-IGBT-module tweetrapsconversie, zuiver digitale frequentie
isolatievoeding;
●Energie kan teruggeleverd worden aan het net: het heeft zowel kenmerken van een energieleverancier als van een afnemer;
●Aan de DC/DC-zijde wordt gebruikgemaakt van een drietraps/draaggolf-faseverschuivingscircuit om de DC-omzetting mogelijk te maken.
De uitvoerzijde is nauwkeuriger en de rimpeling is kleiner;
●Het kan de kenmerken van een breed spanningsbereik, hoge precisie en snelle dynamische respons bereiken;
●De uitgang heeft een constante spanning, constante spanningsstroombegrenzing, constante stroom, constant
vermogen, constante weerstandsmodus;
●Het beschikt over een functie voor het simuleren van de accustroom en de interne weerstand van de accu.
kan vrij worden bepaald op basis van de werkomstandigheden van de gebruiker.
App-industrieën
Het wordt gebruikt bij het testen van de aandrijfmotor (controller) van elektrische voertuigen, PCS (bidirectionele energieopslagomvormer), bidirectionele laders voor elektrische voertuigen, laad- en ontlaadtests van accupakketten en andere toepassingen.
eenheidstype | ZBD-S40 -800/24-100-1 | ZBD-S60 -1000/24-200- | ZBD-S80 -1000/24-300- | ZBD-S150 -1000/24-500- | ZBD-S300 -1000/24-800- | ZBD-S400 -1000/24-900- | ZBD-S500 -1000/24-1000-1 | ZBD-S600 -1000/24-1200-1 |
vermogensclassificatie | 40 kW | 60 kW | 80 kW | 150 kW | 300 kW | 400 kW | 500 kW | 600 kW |
nominale stroom | 100A | 200A | 300A | 500A | 800A | 900A | 1000A | 1200A |
nominale spanning | 400V | 300V | 265V | 300V | 375V | 445V | 500V | 500V |
spanningsbereik | 24-800V | 24-1000V (standaard) / 24-1200V (optioneel) / 48-1500V (optioneel) | ||||||
Input-uitwisselingsindicatoren |
| |||||||
Type voeding | Driefasige vierdraads +PE | |||||||
spanningsbereik | 400V(±15%) | |||||||
frequentiebereik | 50Hz(±10%) | |||||||
arbeidsfactor | 20,99 | |||||||
stroomharmonischen | THDi≤3% | |||||||
DC-uitgangskarakteristieken |
| |||||||
aantal kanalen | Enkelkanaals/tweekanaals (optioneel) | |||||||
piekvermogen | 1.2 ma(60s) | |||||||
piekpuntstroom | 12 (60%) | |||||||
Bron-effect | s0.1%FS | |||||||
De negatieve bijwerking | E0.1%FS | |||||||
spanningsnauwkeurigheid | ≤0,1S | |||||||
Huidige nauwkeurigheid | 50.16FS | |||||||
spanningsrimpel | ≤0,2%FS | |||||||
reactietijd | ≤3 ms (10 W - 90% plotselinge belasting) | |||||||
overschakelperiode | ≤6 ms (schakelen -90 - +90%) | |||||||
apparaatefficiëntie | ≥94% | |||||||
Feedbackkenmerken |
| |||||||
Spanningsbereik van het net | 360-440V | |||||||
Frequentiebereik van het elektriciteitsnet | 47-53 Hz | |||||||
arbeidsfactor | ≥099 | |||||||
stroomharmonischen | THDi63% | |||||||
Feedbackkracht | Ondersteuning voor volledige vermogensfeedback | |||||||
systeemfunctie |
| |||||||
werkpatroon | Constante spanning/constante stroom/constant vermogen | |||||||
Batterijsimulatie | Parameters zoals de capaciteit van een enkele batterij, spanning, aantal schakelingen in serie, aantal parallelschakelingen, laadstatus (SOC), interne weerstand en laadsnelheid van verschillende soorten batterijen kunnen worden ingesteld. | |||||||
isolatiemethode | Netfrequentie-isolatietransformator | |||||||
Vergoeding op afstand | Adaptieve compensatie van de lijnspanningsval | |||||||
defensieve functie | Overspanningsbeveiliging, onderspanningsbeveiliging, faseverliesbeveiliging, overstroombeveiliging, kortsluitingsbeveiliging, overbelastingsbeveiliging, oververhittingsbeveiliging, noodstopbeveiliging en andere beveiligingsfuncties. | |||||||
Weergave en communicatie |
| |||||||
Lokale operatie | LCD-scherm | |||||||
Yunhe Communicatie | RS 485/LAN/CAN | |||||||
protocol | Standaard Modbus RTU/Modbus TCP/IP/CAN2.0 | |||||||
Veiligheidsprestaties |
| |||||||
druksterkte | 2000Vdc/60s/ geen storing | |||||||
isolatieweerstand | ≥=20MQ(500Vdc) | |||||||
aardingsweerstand | 5100m | |||||||
lawaai | ≤65 dB/A) | |||||||
serviceomgeving | ||||||||
werkomgeving | De omgevingstemperatuur is -20.℃-45℃en de relatieve luchtvochtigheid is 0-95%. Het kan 24 uur ononderbroken werken. | |||||||
afkoelingsmethode | Geforceerde luchtkoeling | |||||||
beschermingsniveaus | IP21 | |||||||
boven zeeniveau | 5000m@>2000m verminderd gebruik | |||||||
Afmetingen (B-D+H) mm | 650-650-1600 (inclusief verrijdbare wielen) | 1000-1000-1860 (inclusief verrijdbare wielen) | 1000-1000-1860 (inclusief verrijdbare wielen) | 1000-1000-1860 18001000 (Met verrijdbare wielen) -1840 | 1800-1000 *1840 | 2000-1240 ·2080 | 2000-1240 *2080 | |
